玻璃丝包线

当前位置:首页 > 产品展示 > 丝包线系列 > 玻璃丝包线

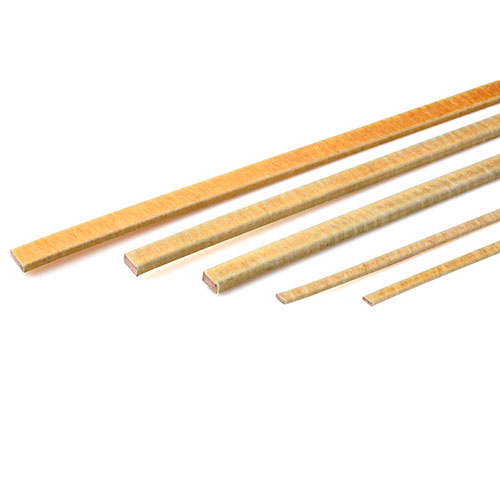

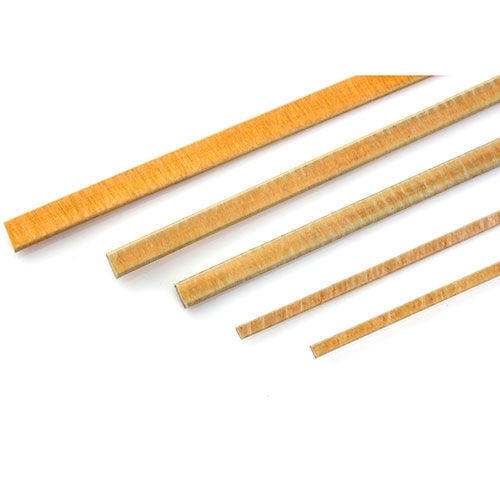

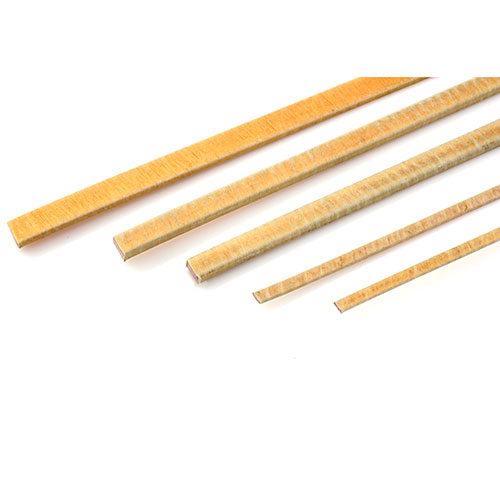

玻璃丝包铜扁线

玻璃丝包铜扁线

产品介绍:玻璃丝包线是按客户要求,在铜(铝)导体上匀整绕包1-2层无碱玻璃纤维,配所需耐温指数及相容性的绝缘漆进行浸渍、烘焙处理,使玻璃纤维之间,玻璃纤维与导体之间粘结成一整体,目前该类产品的耐温指数有130、155、180三个等级,绝缘厚度一般有20,30,40,50四个等级。该产品广泛用于变压器、电磁铁、电焊机或其它类似电器设备产品绕组。经挤压工艺生产的电工裸铜(铝)导线是生产玻璃丝包铜(铝)线是理想的材料

  • 收藏此商品
  • 分享到:

玻璃丝包线简介

●产品的名称:双玻璃丝包线
●产品介绍:玻璃丝包线是按客户要求,在铜(铝)导体上匀整绕包1-2层无碱玻璃纤维,配所需耐温指数及相容性的绝缘漆进行浸渍、烘焙处理,使玻璃纤维之间,玻璃纤维与导体之间粘结成一整体,目前该类产品的耐温指数有130、155、180三个等级,绝缘厚度一般有20,30,40,50四个等级。该产品广泛用于变压器、电磁铁、电焊机或其它类似电器设备产品绕组。经挤压工艺生产的电工裸铜(铝)导线是生产玻璃丝包铜(铝)线是理想的材料
●执行标准:GB/T7672-2008
●生产范围:

铝扁线
窄边尺寸a:1.00mm—6.30mm
宽边尺寸b:3.00mm—25.00mm

铜扁线
窄边尺寸a:0.80mm—5.60mm
宽边尺寸b:2.00mm—16.00mm

铜铝圆线
直径尺寸:φ1.7—φ6.0
若选用规格超出以上范围,请与我们联系

●材料:
 铝扁线应符合GB5584.3-2009规定,20℃时的电阻率不大于0.0280Ωmm2/m
 铜扁线应符合GB5584.2-2009规定,20℃时的电阻率不大于0.017241Ωmm2/m
●玻璃丝应紧密均匀地绕在导体上,双玻璃丝包铜(铝)线的两层玻璃丝绕包方向应相反,并且,双玻璃丝包铜(铝)扁线的绝缘厚度应符合下表规定,窄边上的绝缘厚度(B-b)不作考核。
品名
绝缘厚度mm
偏差%

双玻璃丝包铜(铝)扁线
0.20

-20%
0.30
0.40
0.50

玻璃丝包线的击穿电压应符合下表规定

绝缘类型

最小击穿电压/V

裸铜铝导体和

单玻璃丝包GL1

350

双玻璃丝包GL2

560

玻璃丝包线的特性

玻璃丝包线绝缘层具有一定的耐磨性、附着性和柔软性,具备良好的抗热冲和过载性能
