玻璃丝包膜包线

当前位置:首页 > 产品展示 > 丝包线系列 > 玻璃丝包膜包线

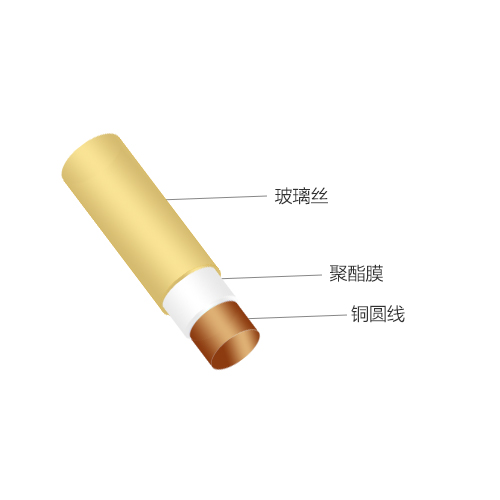

玻璃丝包聚酯膜包铜扁(圆)线

玻璃丝包聚酯膜包铜扁(圆)线

产品介绍: 玻璃丝包薄膜线是在优质铜(铝)导线上先绕包聚酯薄膜或聚酰亚胺薄膜, 然后再绕包单双玻璃纤维,并配所需耐温指数的绝缘漆进行浸,烘焙处理,使玻璃纤维之间,玻璃纤维与薄膜,导体之间粘结成一整体。该产品具有耐电压击穿,耐温等级有130, 155, 180, 200四个等级,广泛用于电抗器、变压器、电机或其它类似电气产品绕组

  • 收藏此商品
  • 分享到:
 玻璃丝包薄膜线

◆产品介绍: 玻璃丝包薄膜线是在优质铜(铝)导线上先绕包聚酯薄膜或聚酰亚胺薄膜,然后再绕包单双玻璃纤维,并配所需耐温指数的绝缘漆进行浸,烘焙处理,使玻璃纤维之间,玻璃纤维与薄膜,导体之间粘结成一整体。该产品具有耐电压击穿,耐温等级有130, 155, 180, 200四个等级,广泛用于电抗器、变压器、电机或其它类似电气产品绕组。
◆执行标准: GB/T 7672-2008
◆产品范围:
  铜铝扁线
  窄边尺寸a: 0.30-5.60mm
  宽边尺寸 b: 2.00-16.00mm
  铜铝圆线
  直径尺寸: Φ1.7-Φ6.0mm

  若选用规格超出以上范围,请与我们联系。

◆材料:

铝扁线应符合GB5584.3-2009规定, 20℃时的电阻率不大于0.0280Ωmm²/m

铜扁线应符合GB5584.2-2009, 20℃时的电阻率不大于0.01724Ωmm²/m

绝缘厚度和击穿电压应符合下表规定,或由供需双方协商确定,窄边上的绝缘厚度(B-b)不作考核。,

品名

绝缘厚度/mm

偏差

最小击穿电压/V

玻璃丝包薄膜线

0.20

±15%

2500

0.30

-15%

0.40

5000

0.50

0.60

0.70

6000

0.80

0.90



玻璃丝包薄膜线在直径如下表规定的圆棒上分别进行宽边和窄边弯曲后,绕包层应无开裂至裸露薄膜,单玻璃丝包薄膜线不做考核

玻璃丝包漆包扁线绕组线弯曲

圆棒直径

宽边

8.00

10*宽边尺寸

宽边

8.00

15*宽边尺寸

窄边

全部尺寸

10*窄边尺寸
