电话电缆纸包线

当前位置:首页 > 产品展示 > 纸包膜包系列 > 电话电缆纸包线

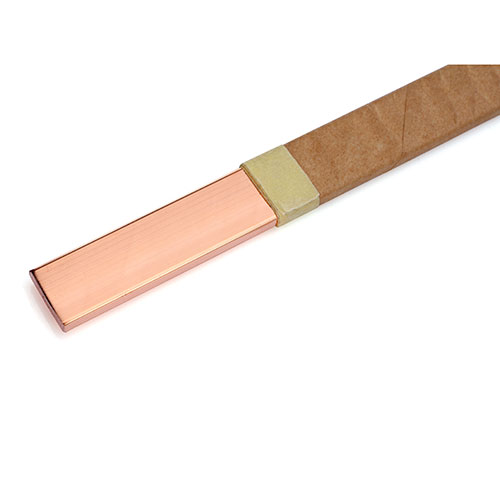

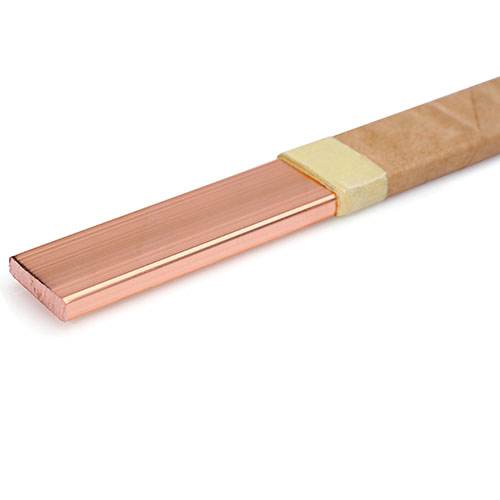

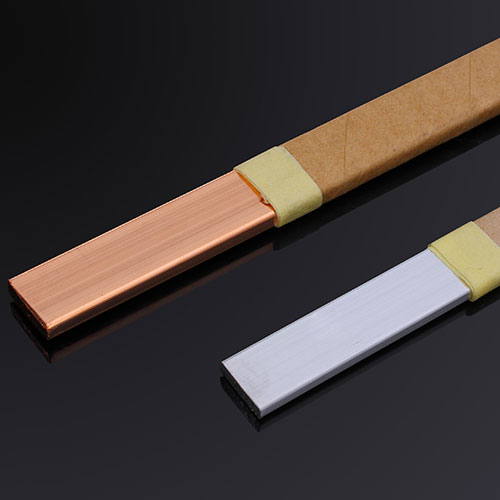

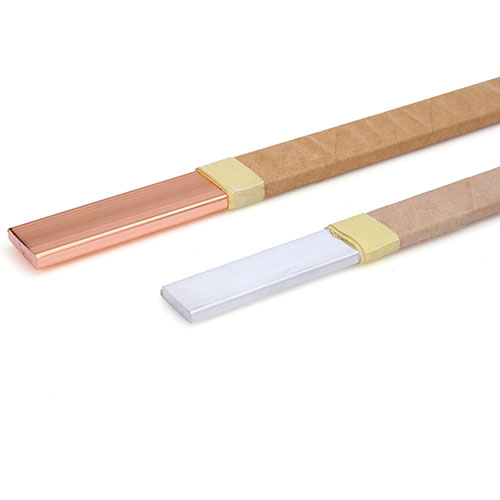

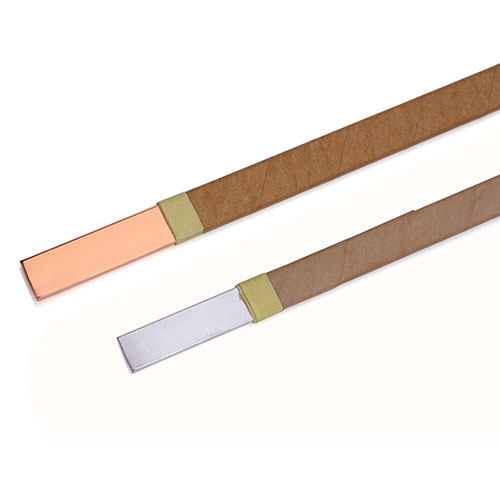

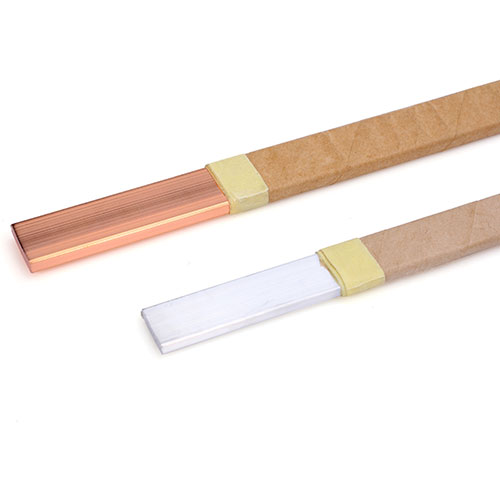

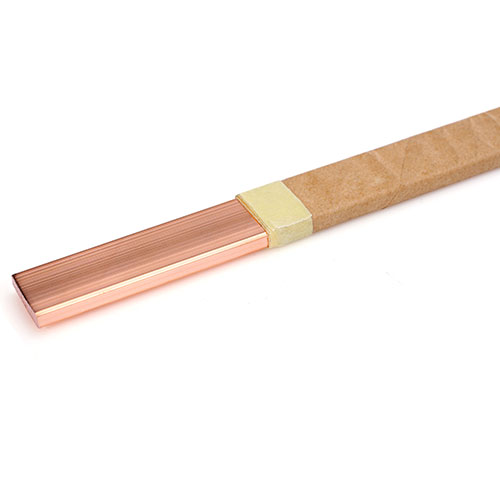

电话电缆纸铜扁线

电话电缆纸铜扁线

产品介绍:电缆纸包线是由无氧铜杆或电工圆铝杆经一定规格的模具挤压或拉拔后退火处理的导线,再在铜(铝)导体上绕包两层或两层以上绝缘纸(包括电话纸、电缆纸、高压电缆纸、匝间绝缘纸等)的绕组线,适用于油浸式变压器线圈及其它类似电器绕组用线。经挤压工艺生产的电工裸铜(铝)导线是生产电缆纸包线是最理想的材料。

  • 收藏此商品
  • 分享到:
电缆纸包线简介
●产品名称:电缆纸包线
●产品介绍:电缆纸包线是由无氧铜杆或电工圆铝杆经一定规格的模具挤压或拉拔后退火处理的导线,再在铜(铝)导体上绕包两层或两层以上绝缘纸(包括电话纸、电缆纸、高压电缆纸、匝间绝缘纸等)的绕组线,适用于油浸式变压器线圈及其它类似电器绕组用线。经挤压工艺生产的电工裸铜(铝)导线是生产电缆纸包线是最理想的材料。
●执行标准:GB/T7673-2008
●生产范围:

铝扁线
窄边尺寸:a:1.00mm—8.00mm
宽边尺寸:b:3.00mm—25.00mm

铜扁线
窄边尺寸a:0.90mm—5.60mm
宽边尺寸b:2.00mm—16.00mm

铜铝圆线
导体标称直径:φ1.7—φ8.0
若选用规格超出以上范围,请于我们联系。
●材料:
  铝扁线应符合GB5584.3-2009规定,20℃时的电阻率不大于0.0280Ωmm2/m
  铜扁线应符合GB5584.2-2009规定,20℃时的电阻率不大于0.017241Ωmm2/m
●电缆纸包圆(扁)线的绝缘厚度应分别符合以下要求或由供需双方协商规定:
电缆纸包圆线                                                                   单位:mm
导体标称直径
1.000d5.00
标称绝缘厚度(mm
0.30
0.45
0.80
1.20
1.80
4.25
允许偏差(mm
±0.05
±0.05
±0.10
±0.12
±0.15
±0.30
注:介于两种规格之间的厚度,取大规格对应的偏差
电缆纸包扁线                                                                    单位:mm
标称绝缘厚度δ(A-a)(B-b)mm
偏差/%
大于
小于或等于
0.50
+0   -10
0.50
1.25
+0   -7.5
1.25
+0   -5
注:若最大外形尺寸没超过导体最大尺寸加上本规定的最大绝缘厚度,允许绝缘厚度超过规定值。



      电话电缆纸包线的弯曲标准

电缆纸包圆线                    单位:mm       电缆纸包扁线                  单位:mm

绝缘厚度/mm

实验方法

试棒直径

绝缘厚度/mm

实验方法
试棒直径

0.30≤σ≤0.80

卷绕

100

0.30≤σ≤0.80

宽边弯曲
150

1.20≤σ≤4.25

150

1.20≤σ≤4.25

200
