国产芳纶纸线

当前位置:首页 > 产品展示 > 纸包膜包系列 > 国产芳纶纸线

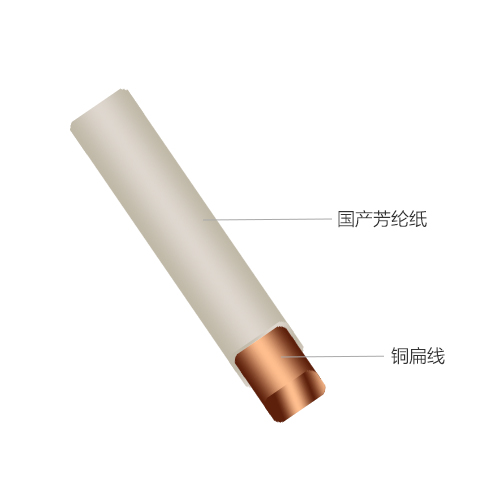

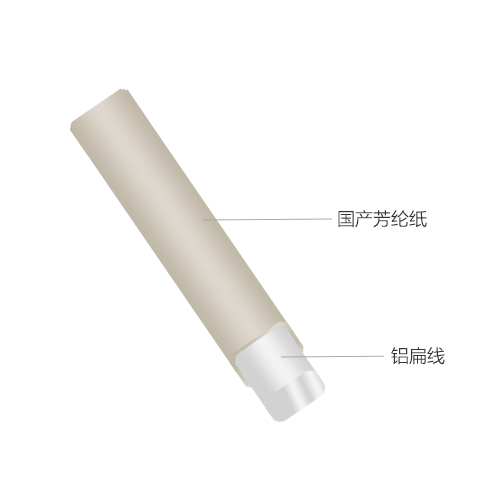

国产芳纶纸包线

国产芳纶纸包线

产品介绍:芳纶纸纸包线是由无氧铜杆或电工圆铝杆经一定规格的模具挤压的导线,国产芳纶纸绝缘纸绕包而成的绕组线,主要用于变压器,电焊机,电磁铁或其它类似电器设备产品绕组。经挤压工艺生产的电工裸铜(铝)导线是生产芳纶纸包线是最理想的材料

  • 收藏此商品
  • 分享到:
●产品介绍:芳纶纸纸包线是由无氧铜杆或电工圆铝杆经一定规格的模具挤压的导线,国产芳纶纸绝缘纸绕包而成的绕组线,主要用于变压器,电焊机,电磁铁或其它类似电器设备产品绕组。经挤压工艺生产的电工裸铜(铝)导线是生产芳纶纸包线是最理想的材料。
●执行标准:GB/T7673-2008和企业标准
●生产范围:
铝扁线
窄边尺寸a:1.00mm—8.00mm
宽边尺寸b:3.00mm—25.00mm
铜扁线
窄边尺寸a:0.90mm—5.60mm
宽边尺寸b:2.00mm—16.00mm
铜铝圆线
直径尺寸:φ1.7—φ8.0
若选用规格超出以上范围,请与我们联系
●材料:
铝扁线应符合GB5584.3-2009规定,20℃时的电阻率不大于0.0280Ωmm2/m
铜扁线应符合GB5584.2-2009规定,20℃时的电阻率不大于0.017241Ωmm2/m
●芳纶纸纸包线技术指标(企业标准)
芳纶纸采用厚度为2mil的纸
品名
绕包方式
绕包层数
绝缘厚度/mm
击穿电压≥
芳纶纸包线
自锁式搭接1.5~2mm
1
0.12±0.03
600V
自锁式搭接1.5~2mm
2
0.24±0.03
1500V
50%叠包
1
0.22±0.03
1200V
50%叠包
2
0.40±0.03
3000V
相反方向搭接1.5mm绕包
3
0.33±0.03
2500V
●芳纶纸包线的优势
     芳纶纸是目前世界上高性能、耐高温绝缘纸中发展最快的特种化学纤维纸已接近NOMEX纸性能,它不但具有良好的物理机械性能,还具有较好的热稳定性、阻燃性、电绝缘性和耐辐射性,是航空航天、国防、电子、通讯、环保、化工和海洋开发等领域中的重要基础材料且价格与NOMEX纸具有一定的优势,为客户降低了使用成本,提高了市场竞争力。
■降低成本,缩小尺寸,减轻重量
使用芳纶纸产品绝缘的变压器,其温升可设计至180℃,需要比较少的导线和铁芯,可缩小尺寸,减轻重量,从而降低基建费用,便于安装,铁芯较小也意味着空载损耗小;
■ 提高可靠性
变压器绕组使用芳纶纸纸包线,在变压器的整个使用寿命期间保持着优异的电气性能和机械性能, 芳纶纸纸耐收缩抗压缩、弹性好且不宜老化,承受热冲击性能好,因此可以确保变压器线圈结构紧密,不会产生龟裂,另芳纶纸绝缘纸对温度、灰尘不敏感,提高变压器可靠性。
■ 增加备用能力
芳纶纸耐热温度高,即使温度高达220℃时,仍然保持原有绝缘性能。变压器的设计时将C级220℃绝缘材料作为H级180℃使用,可以应付紧急过载负荷及出乎意料的扩容,这样能够使备用计划大大缩减。
■ 环保性能好
芳纶纸绝缘材料化学性能稳定,安全阻燃、无毒、抗辐射,即使发生火灾时也不会释放有毒气体;与溶剂不发生反映,耐酸和碱的腐蚀。当其使用寿命结束后,回收方便,资源可再利用,废弃物可降解,不会对环境造成污染,是一种环保型高新技术产品。
